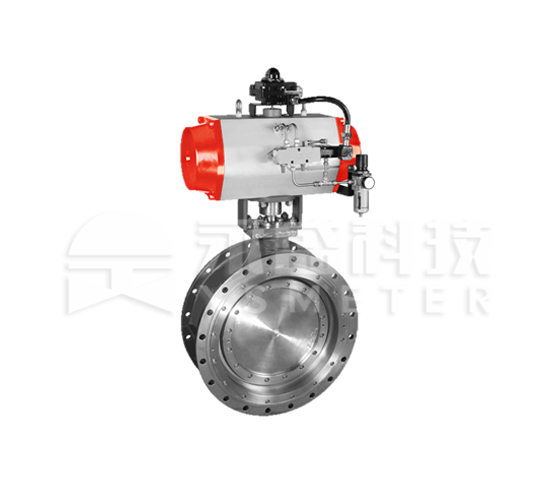

三偏心蝶阀
ky开元产品 | ZSHWE/ZDRWE系列 |
公称通径 | DN50～DN2000（2"～80"） |
公称压力 | PN0.6~PN42MPa（CL150~CL2500） |
介质温度 | -196℃～+650℃ |
泄漏等级 | Ⅳ、Ⅴ、VI、零泄漏 |
流量特性 | 近似等百分比 |
193-5751-1950
全部采用模块化设计、生产、互换性强。密封圈与阀座采用可拆卸互换性结构，安装、维护方便。
采用Solidworks三维模型改良设计，阀门在0~90°开关过程中，阀板与密封圈无摩擦开启，减小了启闭扭矩，提高了使用寿命。
独特的曲柄拐轴设计，使得组装、维修更加方便。
三偏心相比双偏心结构多了一个角度偏心，正是这个角度偏心使它的性能产生了质的飞跃。解决了双偏心蝶阀在开启过程中，由于密封圈和阀板的挤压产生的起跳现象，不但影响了阀门的稳定性，同时密封面也容易受到损伤。
阀座和密封圈采用分体式结构相对于整体式的结构，提高了零件的可维修性。这是一般产品所没有的。
化工 公称通径：DN800 公称压力：PN16 操作压力：0.6MPa 操作温度：300℃ 介质：废气 材质：CF3M | 化工 公称通径：DN200 公称压力：PN16 操作压力：0.6MPa 操作温度：50℃ 介质：水 材质：CF3M | 食品/医药 公称通径：：DN250 公称压力：PN16 操作压力：0.6MPa 操作温度：40℃ 介质：氮气 材质：CF3M | 冶金 公称通径：20“ 公称压力：CL900 操作压力：8 MPa 操作温度：245℃ 介质：水煤气 材质：CF3M |
电力 公称通径：DN700 公称压力：PN16 操作压力：0.6MPa 操作温度：300℃ 介质：空气 材质：WCB | 航空航天 公称通径：10“ 公称压力：CL2500 操作压力：4.6MPa 操作温度：670℃ 介质：气体 | 炼油 公称通径：：22 公称压力：CL300 操作压力：2.84MPa 操作温度：50℃ 介质：液化石油气 材质：WCB |
1、独特的三偏心结构，在开启与关闭时阀板与密封圈迅速无摩擦脱离，有效防止密封圈磨损，兼备调节和切断两种功能；
2、阀座和密封圈采用可更换式结构设计，方便维修和更换；
3、可实现双向零泄漏密封；
