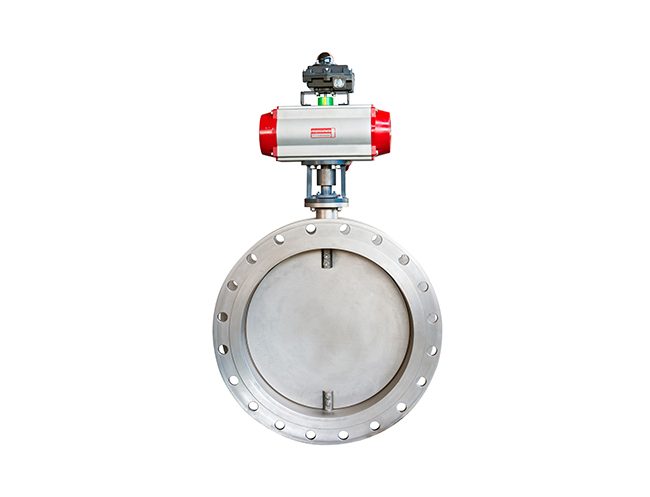

蝶阀的分类有哪些？

蝶阀又叫翻板阀，常用于发生炉、煤气、天然气、液化石油气、冷热空气、化工冶炼等施工体系中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。

蝶阀的工作原理

蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。

在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则程全开状态。改变碟板的偏转角度，即可控制介质的流量。

蝶阀的分类

一、同心蝶阀

该种蝶阀的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。结构简单、制造方便。常见的衬胶蝶阀即属于此类。

缺点是由于蝶板与阀座始终处于挤压、刮擦状态，阻距大、磨损快。

二、单偏心蝶阀

为解决同心蝶阀的蝶板与阀座的挤压问题，由此产生了单偏心蝶阀。其结构特征为阀杆轴心偏离了蝶板中心，从而使蝶板上下端不再成为回转轴心，分散、减轻了蝶板上下端与阀座的过度挤压。

ky开元电竞(浙江)公司以奋斗者为本，与合作伙伴共享成长红利。

三、双偏心蝶阀

在单偏心蝶阀的基础上进一步改良成型的就是目前应用最广泛的双偏心蝶阀。其结构特征为在阀杆轴心既偏离蝶板中心，也偏离本体中心。

双偏心的效果使阀门被开启后蝶板能迅即脱离阀座，大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象，减轻了开启阻距，降低了磨损，提高了阀座寿命。

四、三偏心蝶阀

要耐高温，必须使用硬密封，但泄漏量大；要零泄漏，必须使用软密封，却不耐高温。为克服双偏心蝶阀这一矛盾，又对蝶阀进行了第三次偏心(偏离金属密封面中心线)。

其结构特征为在双偏心的阀杆轴心位置偏心的同时，使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线。也就是说，经过第三次偏心后，蝶板的密封断面不再是真圆，而是椭圆。

第三次偏心的最大特点就是从根本上改变了密封构造，不再是位置密封，而是扭力密封；不是依靠阀座的弹性变形，而是完全依靠阀座的接触面压来达到密封效果。
